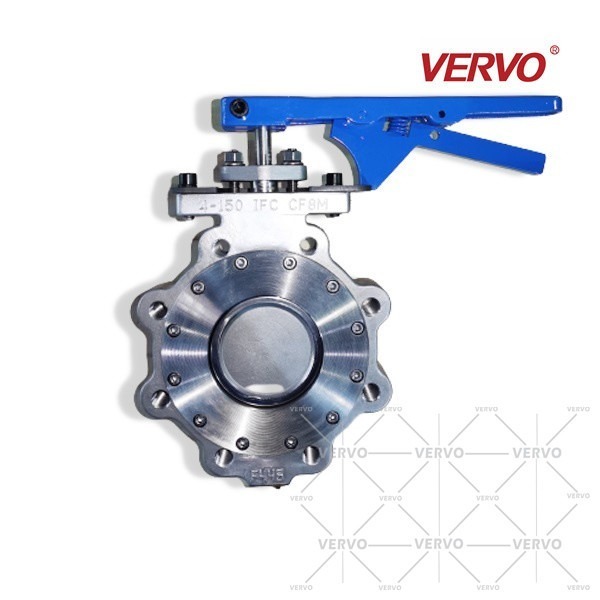

4 doppeltes Offsetdrosselventil des Zoll-Ansatz-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150Lb 100mm PTFE Seat

Grundlegende Informationen
Herkunftsort: LISHUI, ZHEJIANG
Markenname: VERVO
Zertifizierung: API/ISO/CE
Modellnummer: BV47F
Min Bestellmenge: 1
Verpackung Informationen: Sperrholzkiste
Lieferzeit: 30
Zahlungsbedingungen: T/T, L/C, D/P, Western Union
Versorgungsmaterial-Fähigkeit: 400000
Entwurfsstandard: API 609 Körpermaterial:: Casting-Stahl-Edelstahl A351 CF8M
Nenndurchmesser: 4Inch/DN100/100mm Druck: 150LB/Class 150
Endanschluß.: Ansatz-Art Ende Vertraulich: API 609
Test und Inspektion: API 598
Markieren:

4 Zoll-doppeltes Exzenterdrosselventil

,

Doppeltes Exzenterdrosselventil PN20

,

Exzenterdrosselventil A351

4 doppeltes Offsetdrosselventil des Zoll-Ansatz-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150Lb 100mm PTFE Seat



VERVO-Hochleistungs-Drosselventil ist ein neues Drosselventil, das aufgrund von Vorteilen entworfen ist, die von einigen verschiedenen Strukturen von Drosselventilen absorbiert werden. Die Dichtungsoberfläche der Scheibe ist kugelförmiger Bogen, und die Dichtungsstruktur erzielt eine wirkliche dynamische Dichtung durch den Systemdruck, also hat sie ausgezeichnete Abkürzungsleistung und -haltbarkeit. Seine Vorteile sind klein leicht, und besitzen eine breite Palette der Herstellung, einfach zu reparieren und der Wartung.



Basisdaten

4 doppeltes Offsetdrosselventil des Zoll-Ansatz-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150Lb 100mm PTFE Seat 0
Verbindung: Ansatz
●Dichtung: Weiches versiegelt
●Arbeits-Druck: Hochdruck (Pn<10mpa> ●Material von der Dichtungs-Oberfläche: Weiches versiegelt
●Anwendung: Industrielle Verwendung, wässert industrielle Verwendung, Haushalts-Verwendung
●Fahren des Modus: Wurm-Gang
●Struktur: Doppelter Exzenter-/doppelter Ausgleich
●Ventilschaft: Normal
●Betriebstemperatur: Niedrige Temperatur (t-<150> ●Valve Körper: Casting
●Größe: 2" bis 64"


1.Descriptions des Produktes

4 doppeltes Offsetdrosselventil des Zoll-Ansatz-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150Lb 100mm PTFE Seat 0
Körper: Kohlenstoffstahl/Edelstahl
Diskette: Kohlenstoffstahl Edelstahl/Monel
Welle: Edelstahl/mMonel
Seat: PTFE/RPTFE/PPL
GRÖSSE: DN50-DN1600
Betreiber: Wurm-Gang, Stellglied, pneumatischer Auslöser

2.Uses des Produktes

4 doppeltes Offsetdrosselventil des Zoll-Ansatz-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150Lb 100mm PTFE Seat 0
Diese Produktbetriebstemperatur ist -35° C-150° C und passendes für das Drosseln oder das Abstellen des Flusses der ätzenden oder incorrosive Gase, der Flüssigkeiten, der semliquids, der Halbflüssigkeiten und des festen Pulvers und kann und vorgewählte Position in den Rohrleitungen oder auf Schiffen in die Industrien der Erdölverarbeitung herein installiert sein, der Chemikalien, der Nahrung, der Medizin, des Gewebes, der Papierherstellung, der Hydroelektrizitätstechnik, des Schiffsbaus, der Wasserversorgung und des Abwassers, der Metallurgie, der Energietechnik sowie der -Leichtindustrie, des etc.

                                       4 doppeltes Offsetdrosselventil des Zoll-Ansatz-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150Lb 100mm PTFE Seat 3       4 doppeltes Offsetdrosselventil des Zoll-Ansatz-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150Lb 100mm PTFE Seat 4

                                                     4 doppeltes Offsetdrosselventil des Zoll-Ansatz-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150Lb 100mm PTFE Seat 5                        4 doppeltes Offsetdrosselventil des Zoll-Ansatz-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150Lb 100mm PTFE Seat 6

Der Entwurf des Hochleistungs-Drosselventils

                                                                        4 doppeltes Offsetdrosselventil des Zoll-Ansatz-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150Lb 100mm PTFE Seat 7

                                                                                 Mittellinie der Dichtungs-Oberfläche

Entwurfs-Kriterien Flansch-Standard Vertraulicher Längen-Standard Prüfnorm
GB/T 12238 GB/T 9113 GB/T 12221 GB/T 13927
EN593 EN1092 EN558 EN12266-1
API 609 ASME B 16,5 ASME B 16.47B API 609 ASME B 16,10 API 598
  1. Der doppelte weiche Dichtungsentwurf des HochleistungsDrosselventils gibt ihm nulldurchsickernleistung.

  2. Das HochleistungsDrosselventil kann die Scheibe erhalten schnell abgetrennt vom Sitz, wenn das Ventil geöffnet ist, das unnötige über Verdrängung groß beseitigen und zwischen der Scheibe und dem Sitz reiben, das öffnende Widerstanddrehmoment sowie die Abnutzung verringern, und das Sitzleben erhöhen.

  3. Der Sitzentwurf des HochleistungsDrosselventils nimmt verschiedene nicht metallische Materialien nach Ansicht der verschiedenen Kunden an, um verschiedene Arbeitsbedingungen zu treffen. Er kann weiche Dichtung und Metalldichtung auch benutzen, um den VentilBrandschott herzustellen, indem er eine doppelte Dichtungsstruktur schafft.

  4. Die externen brennen heraus Beweisstamm des HochleistungsDrosselventils ist sicher und zuverlässig und sich anpaßt durch

                                              4 doppeltes Offsetdrosselventil des Zoll-Ansatz-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150Lb 100mm PTFE Seat 8

O

U)
CLASS150



DN L D2 D3 f Nanometer ISO5211 Nanometer Gewicht Lebenslauf H H1 H2
2" (DN50) 43 120,7 92,1 2 4-5/8-11UNC F07 24 5 65 64 162 40
2,5" (DN65) 46 139,7 104,8 2 4-5/8-11UNC F07 35 6 113 70 172 40
3" (DN80) 48 152,4 127 2 4-5/8-11 UNC F07 47 7 172 85 182 40
4" (DN100) 54 190,5 157,2 2 8-5/8-11 UNC F07 75 10 385 92 208 40
5" (DN125) 57 215,9 185,7 2 8-3/4-10UNC F07 112 12 658 117 222 40
6" (DN150) 57 241,3 215,9 2 8-3/4-10UNC F10 169 16 1050 150 272 40
8" (DN200) 64 298,5 269,9 2 8-3/4-10UNC F10 325 30 2180 187 307 60
10" (DN250) 71 362 323,8 2 12-7/8-9UNC F12 558 48 3280 215 337 60
12" (DN300) 81 431,8 381 2 12-7/8-9UNC F14 1200 75 5100 252 380 80
14" (DN350) 92 476,3 412,8 2 12-1-8UNC F16 1620 90 5800 287 405 80
16" (DN400) 102 539,8 469,9 2 16-1-8UNC F16 2130 100 9287 317 468 80
18" (DN450) 114 577,9 533,4 2 16-1 1/8-8UN F16 3100 150 11400 347 485 90
20" (DN500) 127 635 584,2 2 20-1 1/8-8UN F16 4000 210 13800 380 510 90
22" (DN550) 154 692,2 641,4 2 20-1 1/4-8UN F25 5200 250 17000 430 575 90
24" (DN600) 154 749,3 692,2 2 20-1 1/4-8UN F25 5800 300 21600 452 605 90





































CLASS300



























DN

2" (DN50)

L

D2

D3

f

Nanometer

ISO5211

Nanometer

Gewicht

Lebenslauf

H

H1

H2

43

127

92,1

2

8-5/8-11UNC

F07

70

7

65

64

162

40

2,5" (DN65)

46

149,2

104,8

2

8-3/4-10UNC

F07

95

9

113

70

172

40

3" (DN80)

48

168,3

127

2

8-3/4-10UNC

F07

112

13

172

98,5

197

40

4" (DN100)

54

200

157,2

2

8-3/4-10UNC

F07

146

16

385

120

222

40

5" (DN125)

59

235

185,7

2

8-3/4-10UNC

F07

248

23

658

165

250

60

6" (DN150)

59

269,9

215,9

2

12-3/4-1OUNC

F10

378

30

1050

178

264

60

8" (DN200)

73

330,2

269,9

2

12-7/8-9UNC

F12

852

38

1895

215

323

60

10" (DN250)

83

387,4

323,8

2

16-1-8UNC

F14

1390

80

3050

252

358

60

12" (DN300)

92

450,8

381

2

16-1 1/8-8UN

F16

2200

110

4800

286

414

80

14" (DN350)

117

514,4

412,8

2

20-1 1/8-8UN

F16

3450

160

5395

324

456

90

16" (DN400)

133

571,5

469,9

2

20-1 1/4-8UN

F25

4080

250

7900

345

510

90

18" (DN450)

149

628,6

533,4

2

24-1 1/4-8UN

F25

5920

350

10086

405

550

110

20" (DN500)

159

685,8

584,2

2

24-1 1/4-8UN

F25

7900

450

11300

435

580

120

22" (DN550)

181

743

641,4

2

24-1 1/2-8UN

F25

10500

530

13000

480

610

150

24" (DN600)

181

812,8

692,2

2

24-1 1/2-8UN

F25

11800

610

16980

505

645

150

Schlüsselwörter von 4 Doppelt-Offsetdrosselventil-Hochleistungs-Drosselventil des Zoll-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150 lbs 100mm PTFE Seat

4 doppeltes Offsetdrosselventil des Zoll-Ansatz-doppeltes Exzenterdrosselventil-PN20 A351 Cf8m 150Lb 100mm PTFE Seat 9

4 Zoll-doppeltes Exzenterdrosselventil, Hochleistungs-Drosselventil PN20 A351 Cf8m, 150 lbs-Hochleistungs-Drosselventil, 100mm PTFE Seat Doppelt-Offsetdrosselventil, Drosselventil der Hochleistungs-DN100
