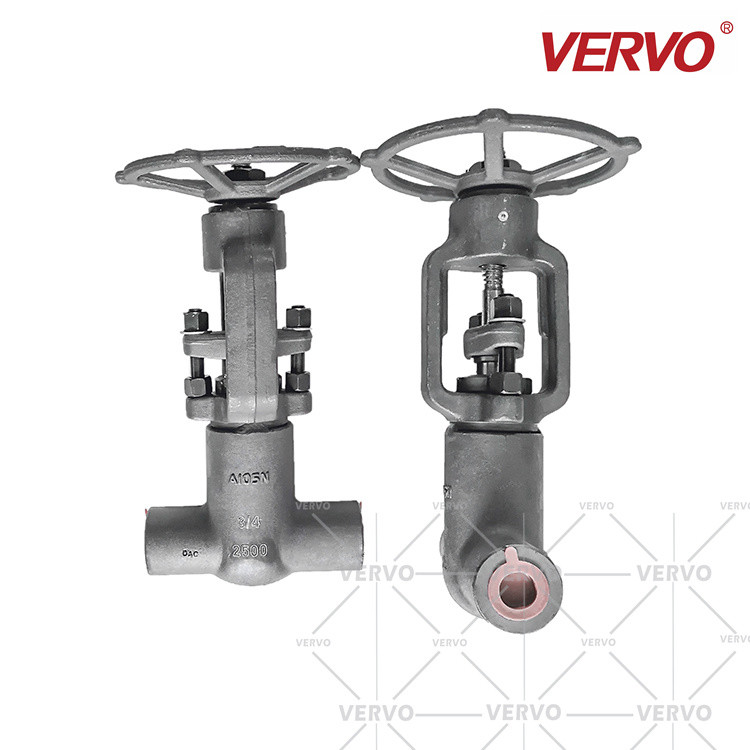

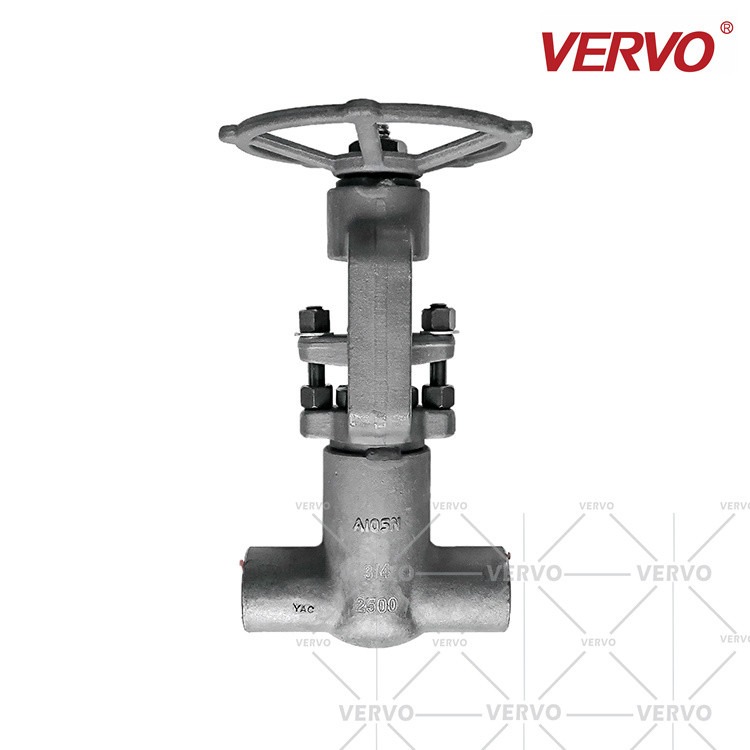

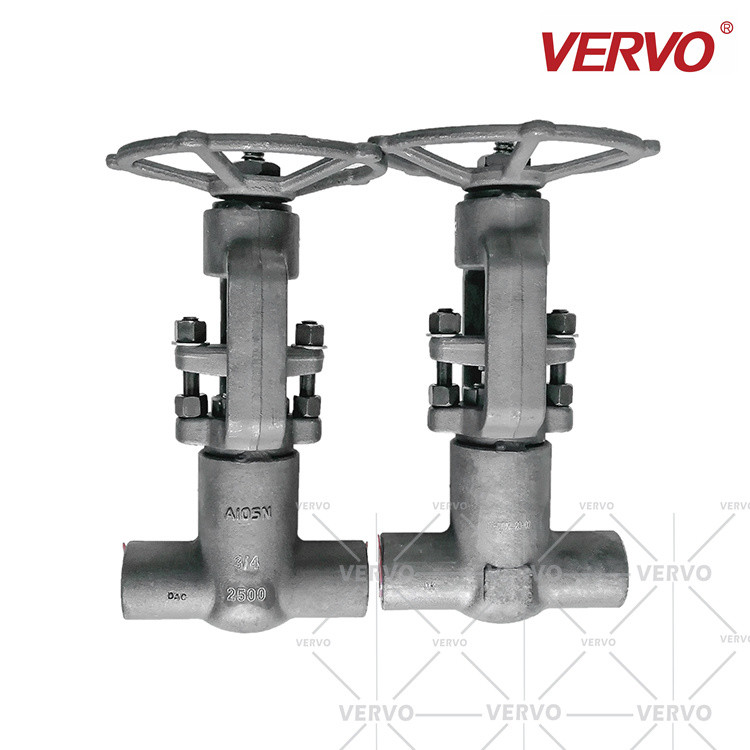

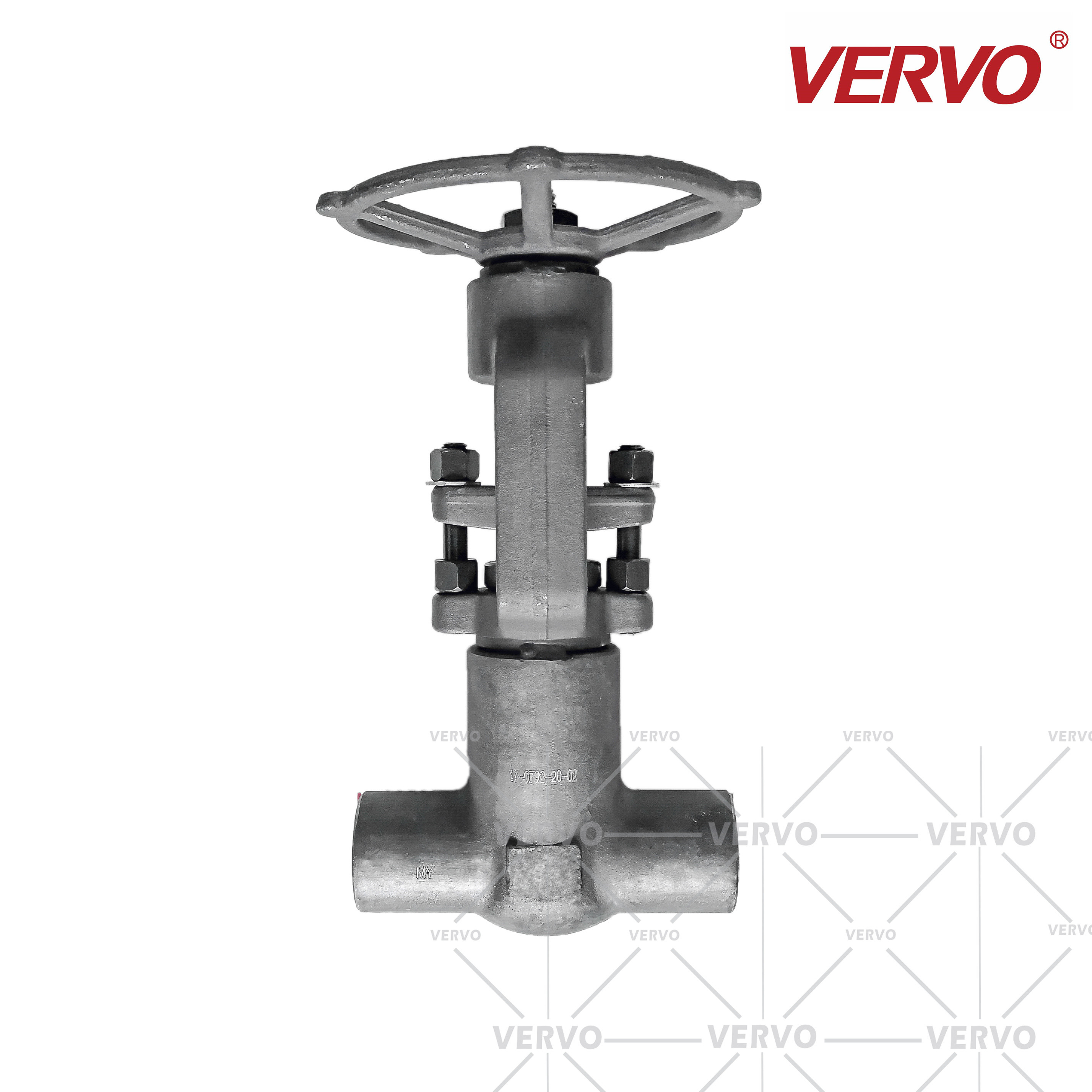

Dichtschott-Schieber schmiedete hoher Pressurel-Schieber Stahl-A105N Sockel-Schweißungs-Schieber der 3/4 Zoll-DN20 2500LB

Dichtschott-Schieber schmiedete hoher Pressurel-Schieber Stahl-A105N Sockel-Schweißungs-Schieber der 3/4 Zoll-DN20 2500LB

Schnelles Detail

Allgemeine Einleitung

VERVO schmiedete Stahlventil hat die Vorteile des Bändchens und der kompakten Art. Weggelaufene Mütze, geschweißte Mütze, Druckmütze, Gebrülldichtungsmütze, hoch- ausgedehnte Mütze der niedrigen Temperatur und flüchtige Emission ISO 15848 entwarfen Ventile sind verfügbar auf unterschiedliche Anfrage von Dienstleistungen.

Geschmiedeter Stahlschieber

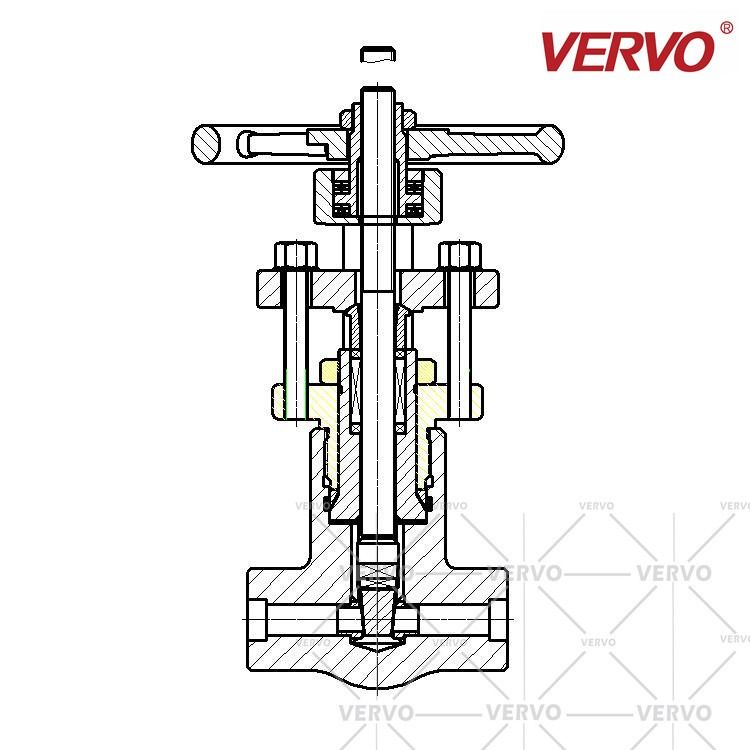

VERVO schmiedete Stahltortäler annimmt festes Tor, auswechselbaren Sitz, steigenden Stamm und Nichtringhandrad. Es spielt die Rolle des Rohres schließlich öffnend und durch die Rotation des Handrades schließend, um das Anheben des Tors zu fahren.

SPEZIFIKATIONEN

1) Ventil-Größe: 1/2“ | 6"
2) Anwendbare Bewertung: ASME 1500# | 4500#
3) Temperatur: Bis zu 500℃
4) Code u. Standard: API, BS, ASME, ASTM
Entworfen durch ASME B16.11/16,25/16,34/16,5
5) Bau
• Endanschluß: Sockel-geschweißte oder angeflanschte Art
• Art PSB (=Pressure-Seal Mütze)
• Volle Bohrung
• Manuell oder motorbetrieben
(Pneumatisch, elektrisch oder hydraulisch)

PSB-KUGEL-VENTIL-MASS

CL900~CL2500	Dichtschott-Mütze (PSB), Voller Hafen (FP), außerhalb der Schraube und des Jochs (OS&Y), Faden (NPT), Sockel-Schweißung (Schalter), Kolben-Schweißung (BW)
Größe (NPS)		F.P	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Vertraulich	CL900 CL1500	L	140	140	140	140	178	178	216
	CL2500		182	182	182	182	232	232	272
Handrad-Durchmesser	CL900 CL1500 CL2500	W	200	200	200	200	280	280	300
Höhe	CL900 CL1500	H	308	308	315	315	446	446	540
	CL2500		325	325	325	325	460	460	550
Fluss-Portdurchmesser		d	8	10,3	13,5	18	23	29	36
Gewicht (Kilogramm)	CL900 CL1500	PSB	9	9	9	9	26	26	36
	CL2500		11,9	11,9	11,8	11,7	30	28	42
CL900~CL2500	Dichtschott-Mütze (PSB), Voller Hafen (FP), außerhalb der Schraube und des Jochs (OS&Y), Geflanscht (RF/RTJ)
Größe (NPS)		F.P	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Vertraulich	CL900 CL1500	L (RF)		216	229	254	279	305	368
	CL2500			264	273	308	349	384	451
Handrad-Durchmesser	CL900 CL1500 CL2500	W		200	200	200	280	280	300
Höhe	CL900 CL1500	H		308	315	315	446	446	540
	CL2500			325	325	325	460	460	550
Fluss-Portdurchmesser		d		10,3	13,5	18	23	29	36
Gewicht (Kilogramm)	CL900 CL1500	PSB		11,9	13,7	18	36,8	37	45
	CL2500			13	17	22	30	42	58
